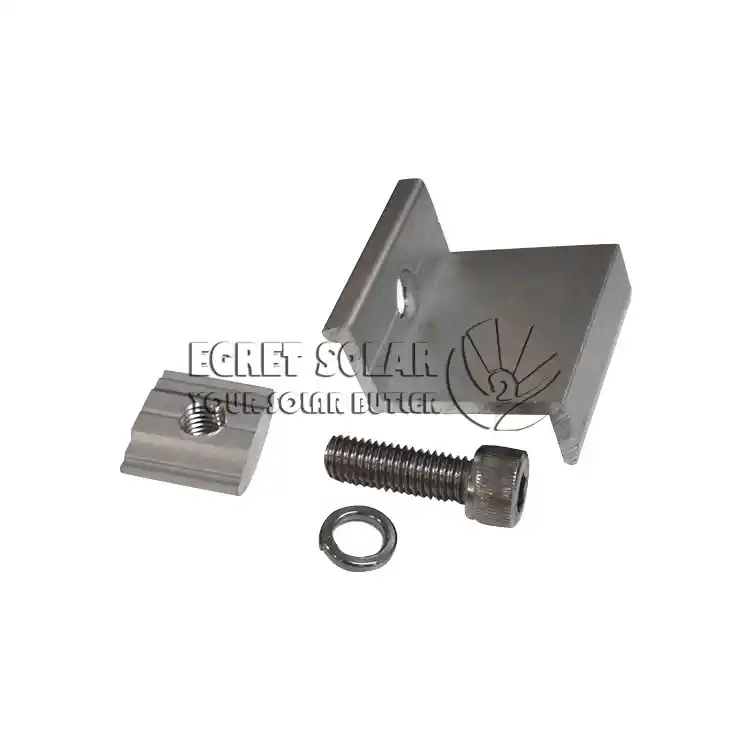

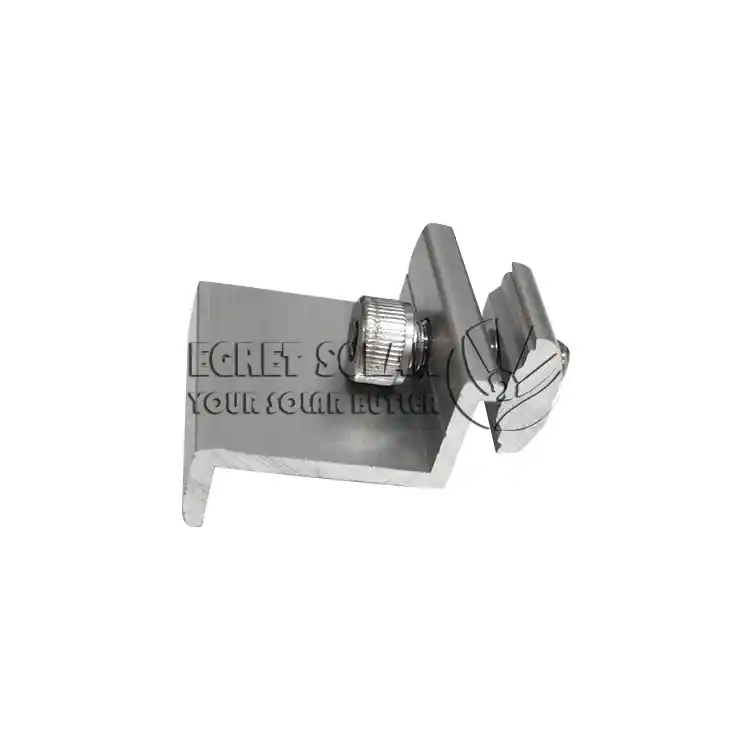

Uç Kelepçeleri

The Son Clambalar ile ilgiliAk balıkçıl güneşOrta basınç bloğu gibi, bileşen çerçevesinin kalınlığıyla (genellikle 30-40 mm) uyumlu olması gerekir.ÖzelleştirilmişFarklı mühendislik çözümlerine göre, bileşen çerçevesi ile korozyonu önlemek ve aynı zamanda yalıtım rolü oynamak için anodize edilmiş alüminyum alaşımlı malzemeden yapılmıştır.

Temel Özellikler

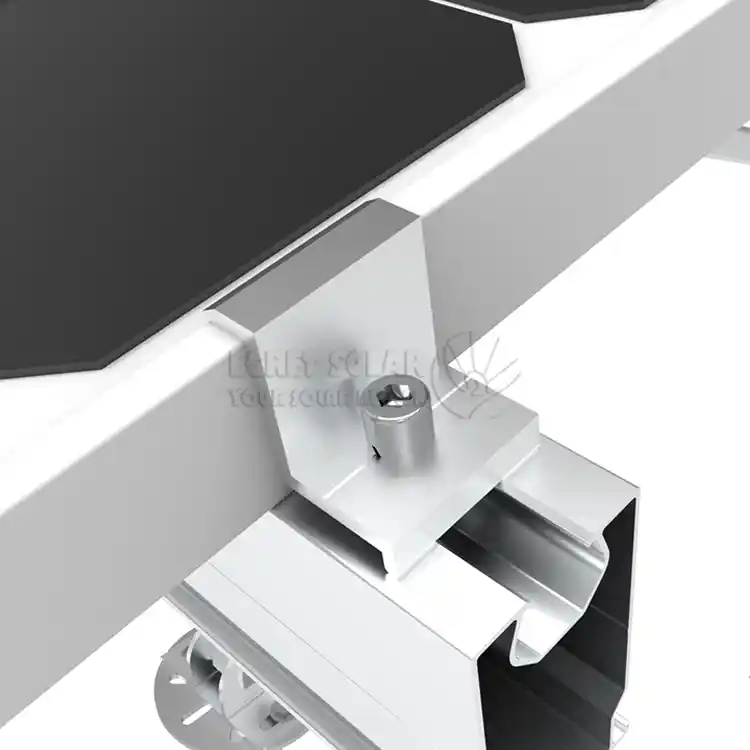

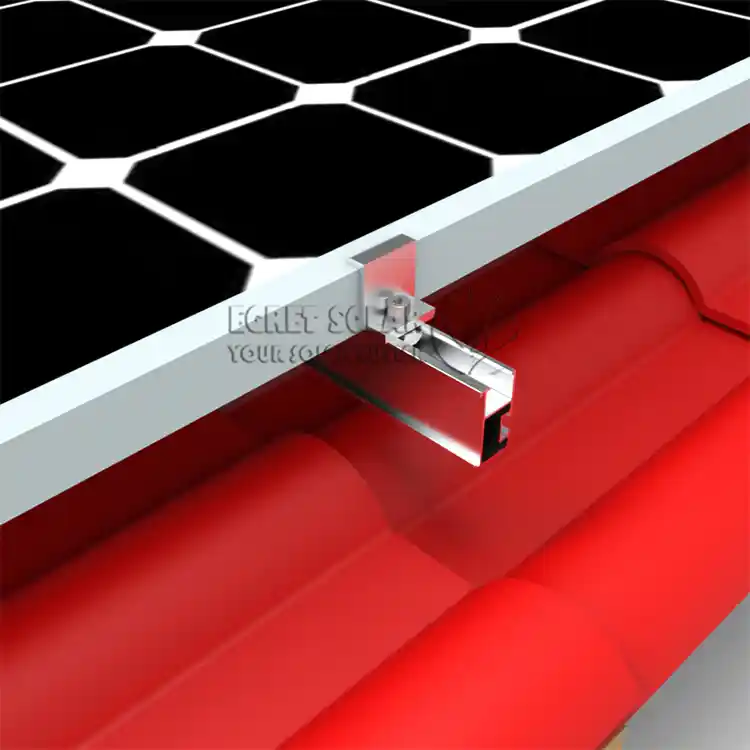

uç kelepçe güneşHer sıranın en dıştaki bileşeninin çerçevesini rayın ucuna sabitleyerek kaymasını önler. Aynı zamanda bileşenlerin kenarlarına basmak, yanlardan rüzgar, yağmur ve toz girişini azaltmaya yardımcı olur. Dizinin kenarında bulunur ve en güçlü rüzgar kaldırma kuvvetini (yukarı doğru çekme kuvveti) ve rüzgar emme kuvvetini doğrudan taşır. Rüzgara dayanıklı tasarımda önemli bir kuvvet taşıma noktasıdır ve yeterli mekanik dayanıma sahip olmalıdır.

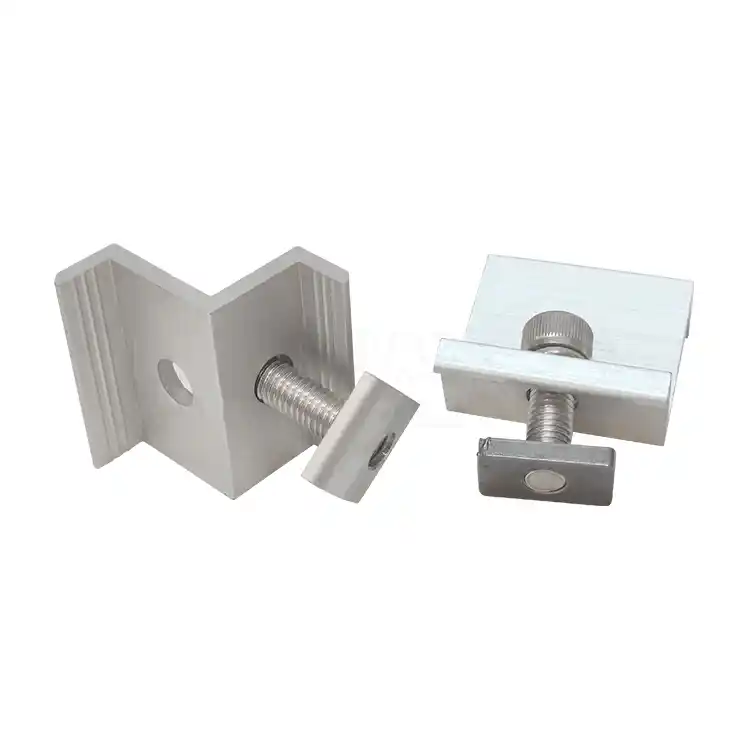

Güneş kelepçesi arasındaki fark

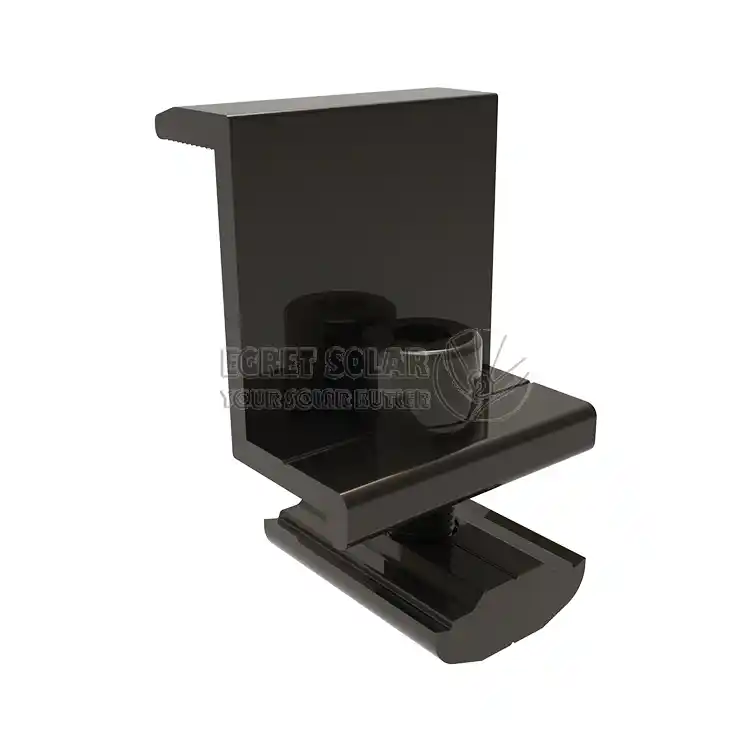

Kurulum konumugüneş panelleri için uç kelepçesidizinin başında ve sonundadır ve yalnızca bir modülün dış çerçevesi sabittir. Çekirdek kuvveti esas olarak modülün bir tarafından en güçlü kenar rüzgar yükünü taşır ve aynı zamanda terminal sabitleme, aşırı rüzgar basıncına direnç gösterme ve kenarı kapatma rolünü oynar. Görünüm genellikle bir ucu kapalı veya bir uç kapağı olacak şekilde tasarlanmıştır.

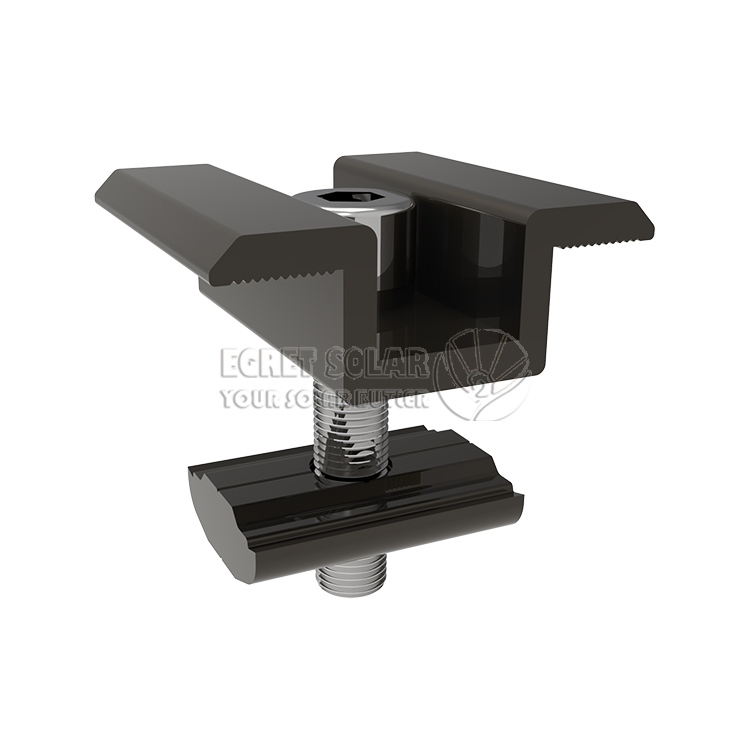

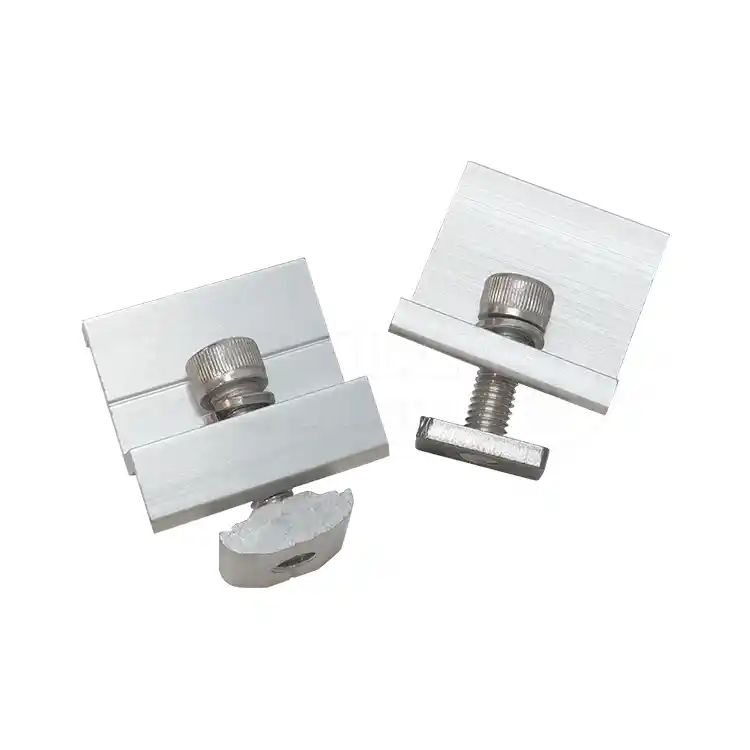

Orta Kelepçe dizinin ortasına monte edilir ve iki bitişik bileşen tarafından iletilen kuvveti taşıyarak iki bitişik bileşenin iç çerçevelerini aynı anda sıkıştırır. Esas olarak yukarı doğru rüzgar kaldırma kuvvetine direnir. Orta Kelepçenin her iki ucu da açıktır ve paneli tutmak için kullanılır.

Tasarım İlkeleri

Ürünün tasarımı, pratik mühendislikte sıklıkla karşılaşılan temel sorunları çözmektedir. Geleneksel uç basınç bloğu, sıkıldığında dönmeye ve yer değiştirmeye eğilimlidir.Ak balıkçıl güneştasarımlarıGüneş paneli montajı için uç kelepçeleriTasarlanan, geliştirilen ve üretilen üç açılı yatak yüzeyi, sabitleme ile oluşturulan dönme kuvvetini benzersiz bir temas yüzeyi aracılığıyla dikey aşağı doğru kilitleme kuvvetine dönüştürür, bu sorunu temelden çözer ve kurulumu daha sağlam hale getirir. Kaymayı önleyici dişlere sahip T-cıvata tasarımı Cıvatalar sabitleme için kılavuz ray oluklarına sıkıştırılarak tek elle çalışmayı mümkün kılar ve kurulum rahatlığını büyük ölçüde artırır.

İnsanlar şunu da soruyor:

S: Neden kılavuz raylar ve bileşenlerle aynı marka veya uyumlu seriden gelmelidir? Rastgele kullanılabilirler mi?

Cevap: Karıştırılması önerilmez. Mekanik uyumsuzluk nedeniyle farklı marka profillerin (kılavuz rayların) oluk genişliği ve şekil toleransı farklıdır.güneş paneli uç kelepçeleri

veya T-cıvata doğru şekilde takılmayabilir veya kilitlenmeyebilir, bu da kurulumun dengesiz olmasına neden olabilir.

Soru: Kurulum sırasında cıvatalar dönmeye devam ediyor ve sıkıştırılamıyor. Ne yapmalıyım?

C: Yanlış kurulum sırası veya araçlardan kaynaklanabilir. Öncelikle cıvata başının kılavuz ray oluğuna doğru şekilde takıldığından emin olun. İkinci olarak tork anahtarı kullanılmalı ve ürün kılavuzunda belirtilen tork değerine göre (genellikle 16 ila 20 Newton-metre aralığında) sıkma işlemi yapılmalıdır. İlk önce elle sıkın ve son olarak bir tork anahtarıyla sıkın.

S: Karlı ve soğuk bölgelerdeki ürünler için malzeme seçiminde özel gereksinimler nelerdir?

C: Ana malzeme olarak alüminyum alaşımının kullanılması tavsiye edilir. Yüzey, iyi bir koruyucu tabaka sağlamak ve korozyonu önlemek için anodize oksidasyonla işlenir.
