Doğu-batı balastlı güneş enerjisi montaj sistemi nasıl kurulur?

[Kurulum Öncesi Hazırlık]

Kurulumdan önce hazırlamanız gereken öğelerin listesi:

Aletler:

Tornavida: Vidaları iyice sıkmak için kullanılır.

Mezura: Braketin doğru konumda olmasını sağlamak için kullanılır.

Seviye: Braketin yatay olarak monte edildiğini doğrulamak için kullanılır.

Solar balast sistemimiz aşağıdaki aksesuarları içerir:

Önceden Monte Edilmiş Tripod Desteği、Ray ve Ray Ekleme、Orta KelepçeVe Uç Kelepçesi, Ray Kelepçesi, Topraklama Klipsi veTopraklama Pabucu、Balast Tepsisi、M8*60 Altıgen Cıvatalar ve M8 Flanş Somunu. Çimento bloklarını kendiniz sağlamanız gerektiğine dikkat edilmelidir.

Önceden Monte Edilmiş Tripod Desteği

Ray ve Ray Bağlantısı

Orta Kelepçe ve Uç Kelepçe

Ray Kelepçesi

Topraklama Klipsi ve Topraklama Pabucu

Balast Tepsisi

[1. Adım]

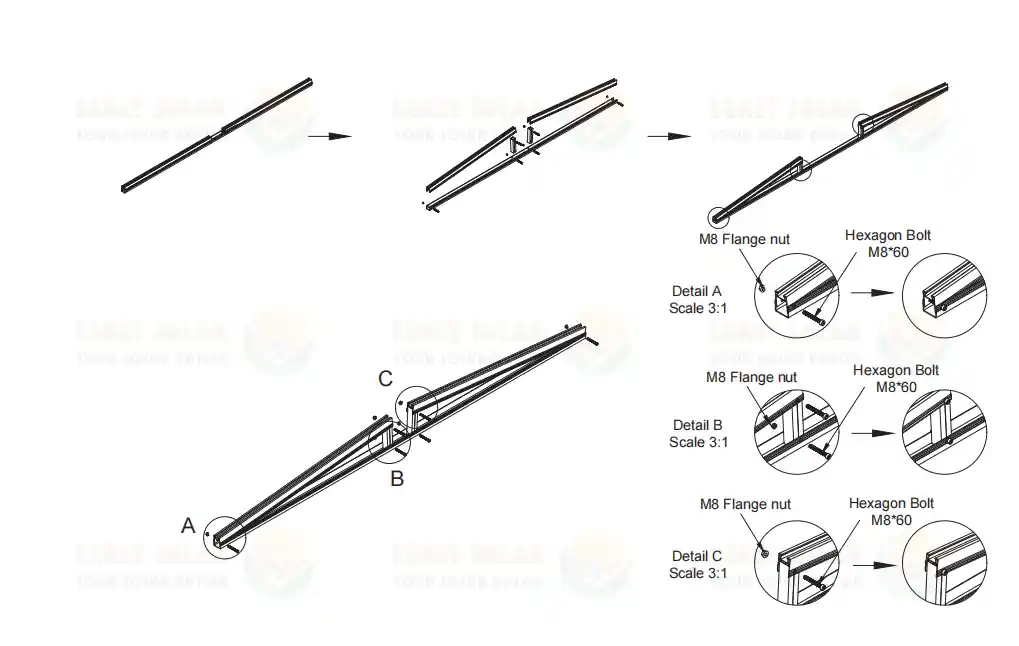

Tripod braketini sabitlemek için önceden monte edilmiş braketi açın ve M8*60 altıgen cıvataları ve M8 flanş somunlarını aşağıdaki şemada işaretlenen A, B ve C noktalarına takın.

[2. Adım]

Solar Düz Çatı Montaj Sisteminde önceden monte edilmiş tripod destekleri çizimlere göre 2500 mm aralıklarla düzenlenmiştir.

[3. Adım]

Balast tepsisini önceden monte edilmiş tripod desteğine sırasıyla yerleştirin ve iki balast tepsisi arasındaki mesafe şekilde gösterildiği gibi yaklaşık 1275 mm olacaktır.

[4. Adım]

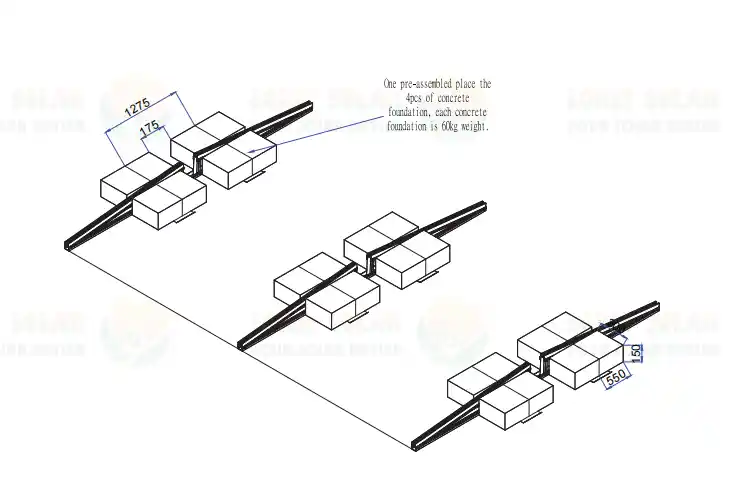

Beton bloğu balast tepsisine yerleştirin. Önceden monte edilmiş bir tripod desteğinin dört beton blokla desteklenmesi gerektiğine ve her beton bloğun en az 60 kg ağırlığında olması gerektiğine dikkat edilmelidir. Beton Düz Çatı Balast Güneş Enerjisi Montaj Sistemindeki çimento blokların boyutları ve yerleşimi aşağıdaki şekilde gösterilmektedir.

[Adım 5]

Aşağıda, yukarıdaki kurulum adımları tamamlandıktan sonra önceden monte edilmiş tripod desteğinin, balast tepsisinin ve beton bloğun üstten görünümü yer almaktadır.

[Adım 6]

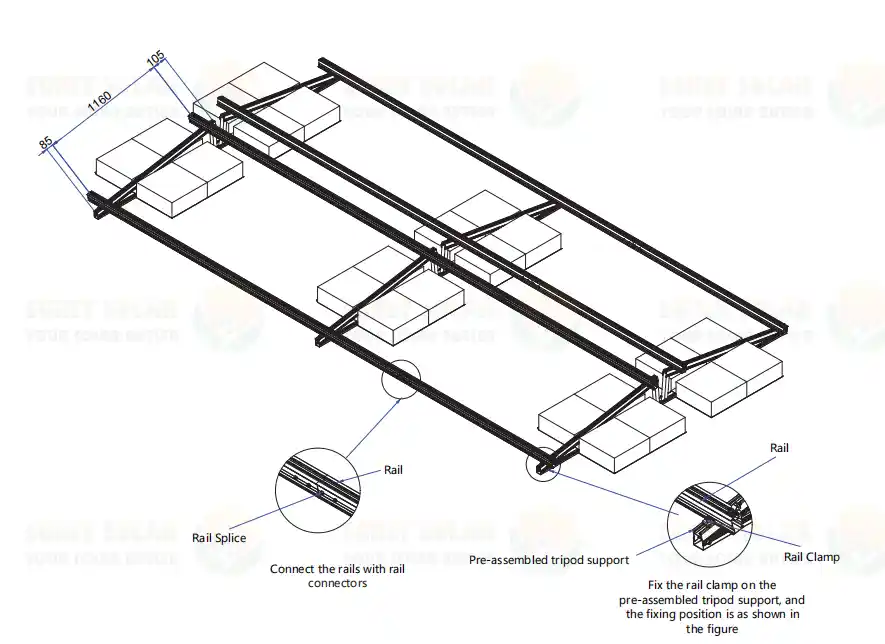

Ray ek yerini kullanarak rayları bağlayın ve ray kelepçelerini şekilde gösterildiği gibi önceden monte edilmiş tripod braketine sabitleyin.

[Adım 7]

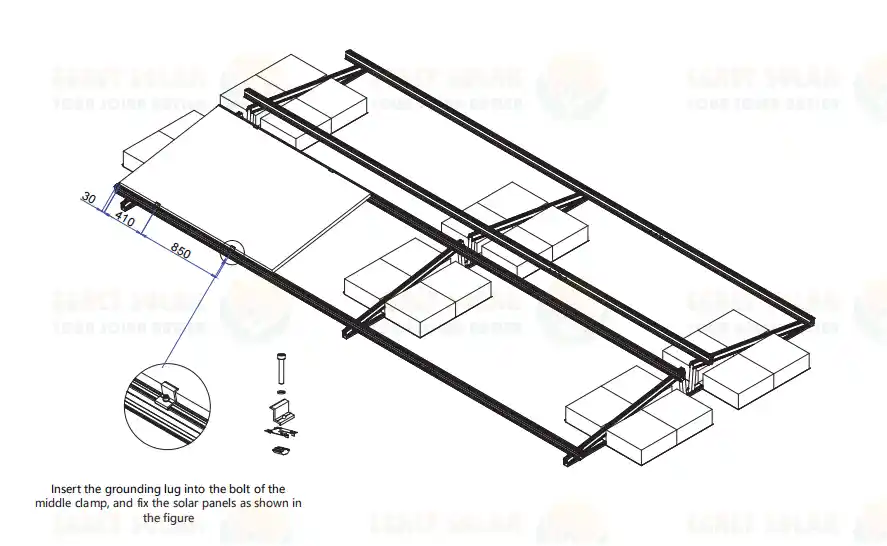

Güneş panelini rayın üzerine yerleştirin ve topraklama klipsini orta kelepçenin cıvatasına şekilde gösterildiği gibi takın.

[Adım 8]

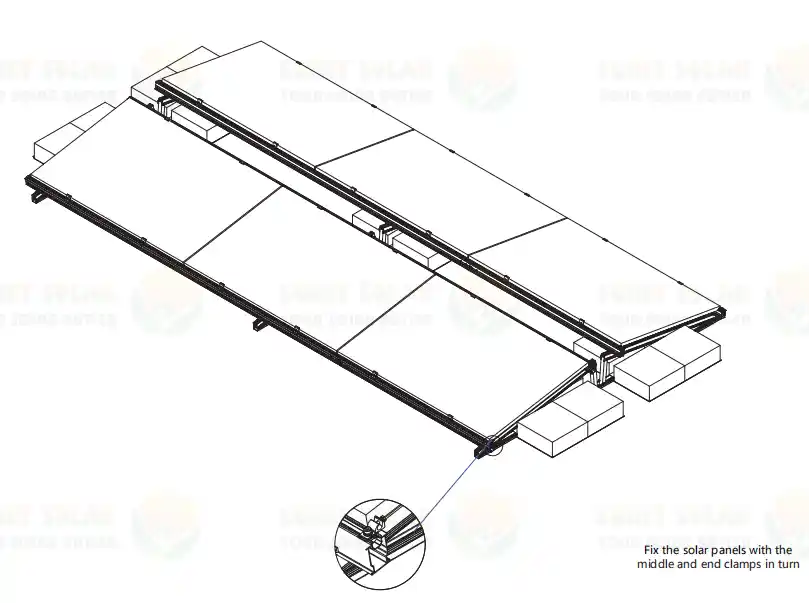

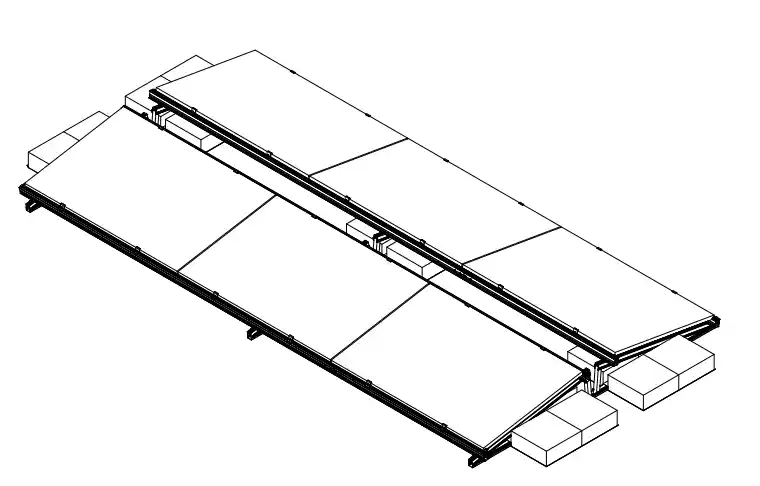

Güneş panellerini sırayla yerleştirin ve ardından orta kelepçeyi ve uç kelepçeyi şekilde gösterildiği gibi sabitleyin. Bu, tüm Doğu-Batı Güneş Enerjili Balastlı Montaj Sisteminin kurulumunu tamamlar.

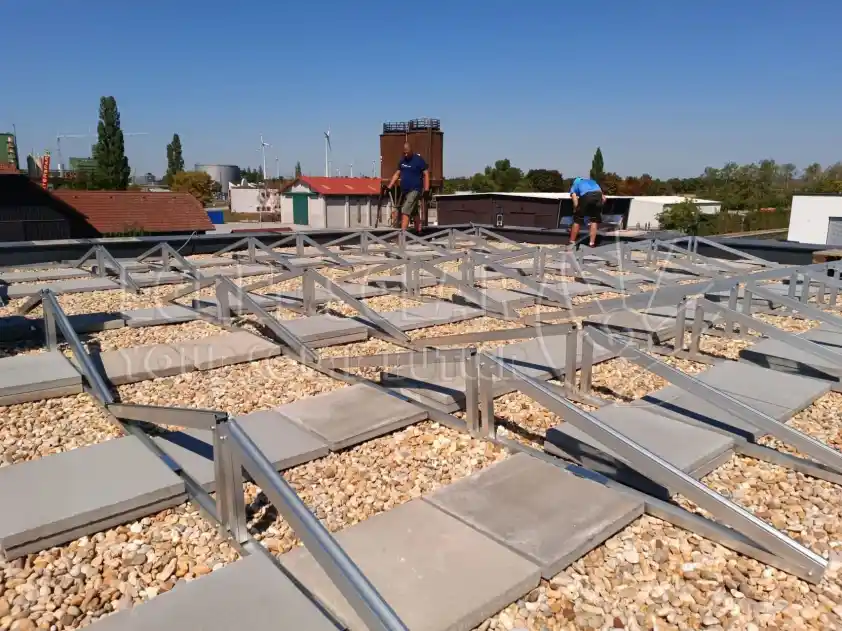

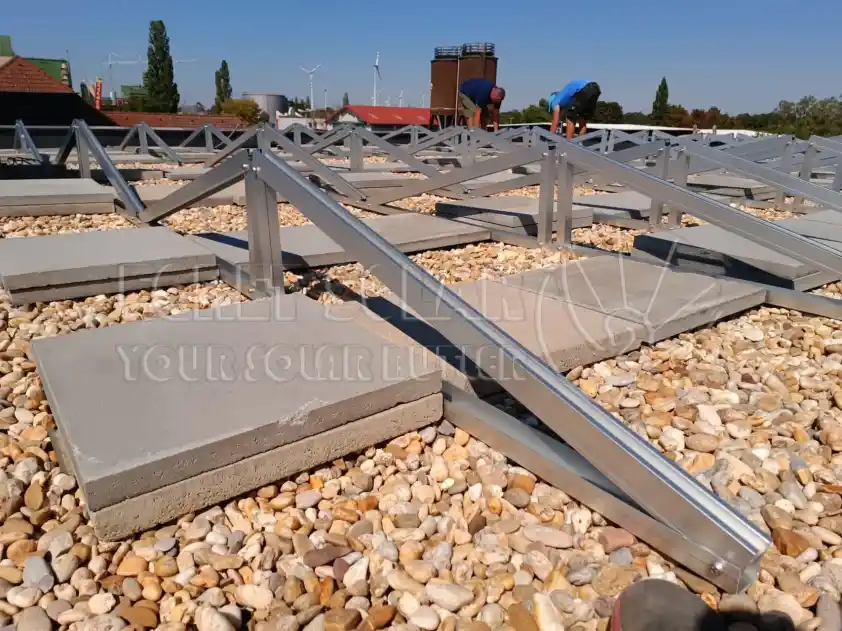

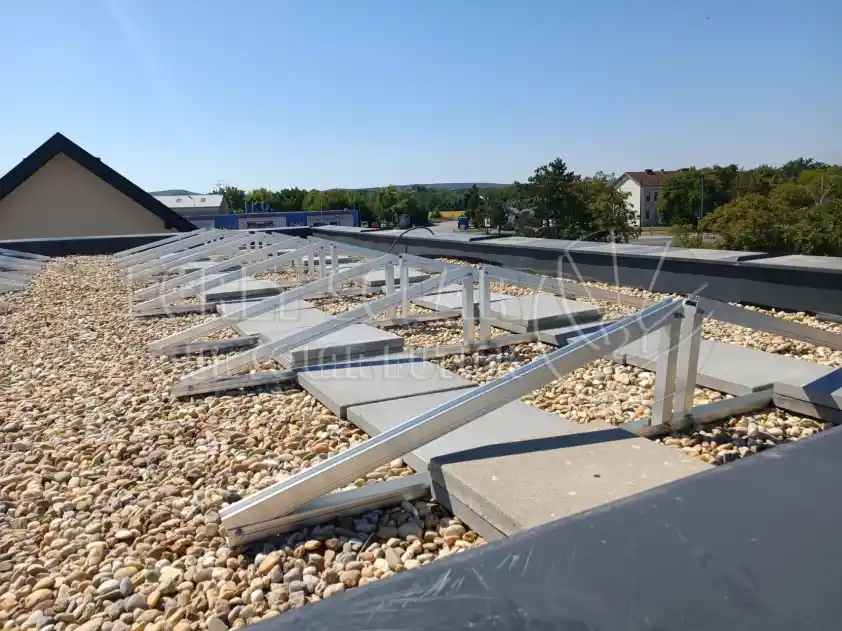

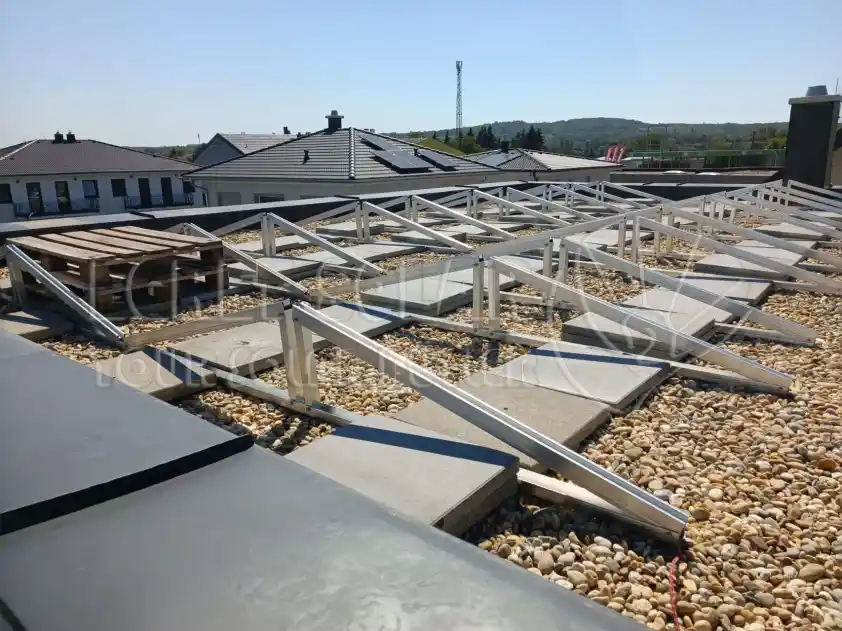

[Kurulum Örneği]
