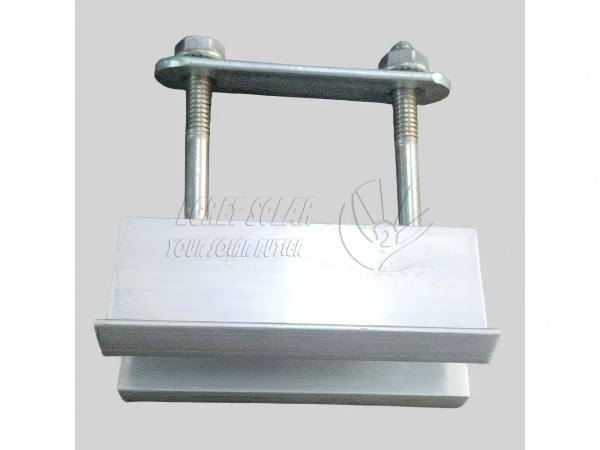

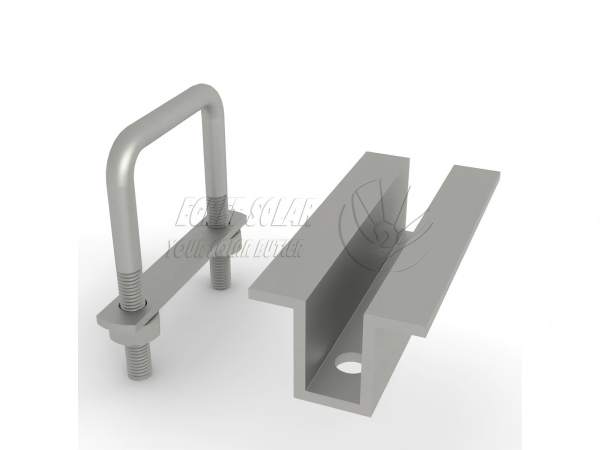

Çift U Cıvata Solar Orta Kelepçe

Egret çift U cıvatalı güneş enerjisi orta kelepçesi, güneş panellerini her iki tarafta, iki bitişik güneş fotovoltaik paneli arasındaki orta konumda sabitlemek için kullanılır. Sıradan solar orta kelepçenin aksine veuç kelepçe, kelepçe gövdesi 80-100 mm daha uzundur, bu da daha eşit kuvvet dağılımı sağlar ve fotovoltaik alüminyum çerçevenin sıkışmasını ve çizilmesini önlemek için bir tampon yapısı oluşturur.

Ürünün standart uzunluğu 80-100 mm'yi kapsar ve diğer özel uzunluklar da kabul edilir. Piyasadaki ana akım 30/35/40mm fotovoltaik modül kalınlığıyla uyumludur; U şeklinin yüksekliği, kare çelik ana kirişlerin farklı özelliklerine uyacak şekilde özelleştirilebilir.

ÜRÜN PARAMETRELERİ

Özelleştirme talimatları

Alüminyum Kelepçe Uzunluğu Seçeneği: 80mm ila 120mm

Uygun PV panel çerçeve yüksekliği: 30 ila 40 mm

U-cıvata açılma genişliği (dikdörtgen borulu ana kirişler için uygundur): 40/60/80/100mm, 40×60, 50×80, 50×100 vb. dikdörtgen braketler için uygundur

U Bolt PV bağlantı elemanı çapı: tipik olarak M8 ve M6

Braket rayı yuvarlak boru ise U şeklindeki yuvarlak cıvata kullanılabilir; U şeklinde çelik kullanılıyorsa kullanılabilirplastik somunlu solar orta kelepçe .

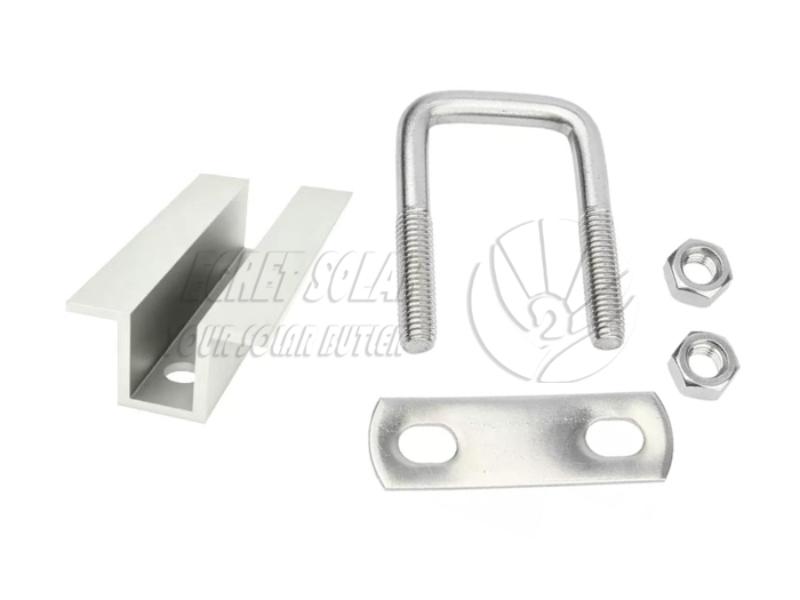

Dahil Edilen Bileşenler

U-cıvata pv kelepçesinin tamamı set olarak gönderilir, ayrıca aksesuar satın alınmasına gerek yoktur. Tam set aşağıdakilerden oluşur:

1.Alüminyum Orta Kelepçe *1

( Al6005-T5 alüminyum alaşımlı ekstrüzyon profil, eloksal yüzey

2.Alüminyum Uzun plaka * 1

(Aynı malzemeden alüminyum kelepçe)

3.U cıvata *1:

(Q235 çelik sıcak daldırma galvanizli, bütünleşik olarak bükülmüş, paslanmaya ve hava koşullarına dayanıklı）

4.Düz pullar *2

(Sıcak daldırma galvanizli standart bağlantı elemanları, gevşemeyi önleyici ve kaymayı önleyici）

5.Flanş somunları veya dış altıgen somunlar *2

U solar orta kelepçenin özellikleri

Panel kaymasını önleyen dengeli gerilim dağılımı

Alüminyum kelepçe ile güneş paneli çerçevesi ve rayı arasındaki geniş bağlantı alanı, ortak orta kelepçeye kıyasla eşit gerilim dağılımı sağlayarak panelin güçlü rüzgarlar ve sıcaklık dalgalanmaları altında yer değiştirmesini önler.

Uzun süreli dış mekan korozyon direnci

Çift katmanlı güneş montaj kelepçesi UV ışınlarına, yağmura ve asit/alkali korozyonuna karşı dayanıklıdır; U-cıvatalar sıcak daldırma galvanizlidir, yüksek tuz püskürtmeli kıyı bölgeleri ve yağışlı güney bölgelerinde bile 15 yıl boyunca paslanmadan çalışma sağlar ve çeşitli zorlu dış ortamlara uygundur.

Mükemmel satış sonrası servis

Ürünlerimiz yüksek kaliteli çelik taban malzemeleri kullanmaktadır ve 65 µm galvaniz kaplamaya sahip olup, 25 yıl servis ömrü ve 12 yıl garanti sağlamaktadır.

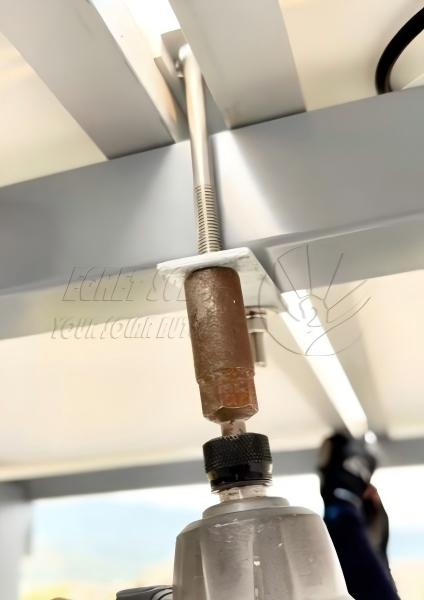

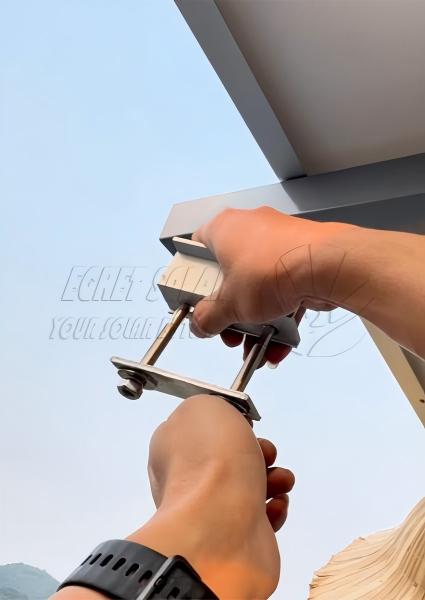

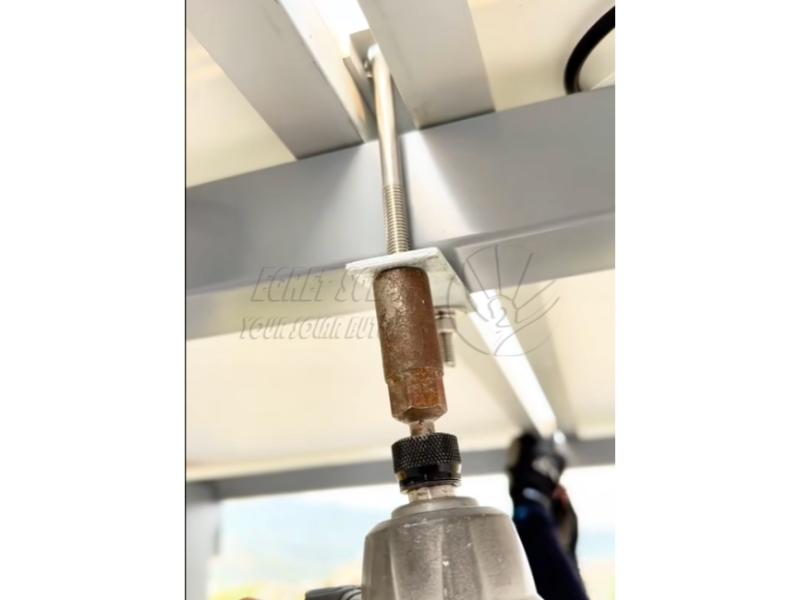

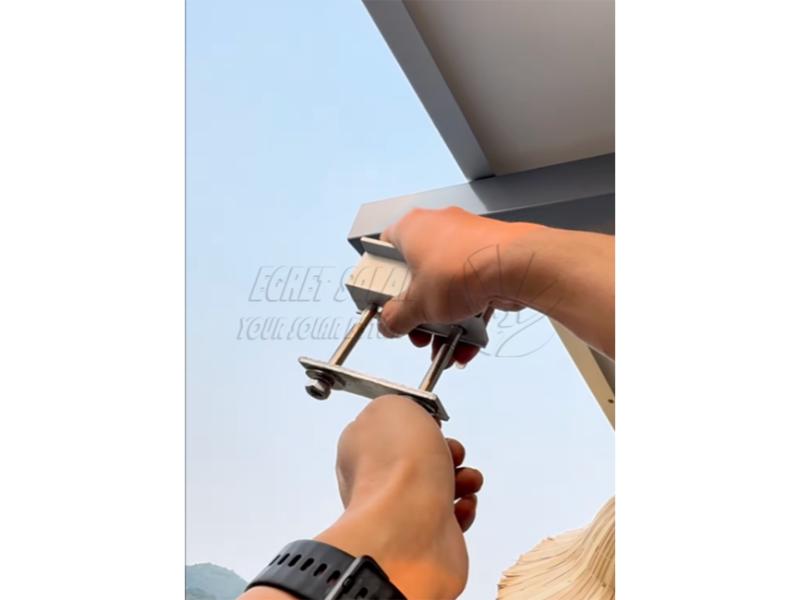

                                                                   Mauritius'lu bir müşteri tarafından sağlanan kurulum resmi

SSS

S1. U-cıvata hangi kare boru kirişlerine kilitlenebilir?

A1. Standart U cıvatalar dikdörtgen galvanizli/ZAM çelik kare kirişlere uyar. Braketinizde özel genişlik/kalınlık kirişleri kullanılıyorsa, U-cıvata yüksekliğini ve açılma genişliğini çizimlerinize göre özelleştirebiliriz.

Q2. Bu kelepçe denize yakın yüksek tuz serpintili alanlarda kullanılabilir mi?

A2: Evet. Solar U orta kelepçe UV'ye ve asit yağmuruna dayanıklıdır; Sıcak daldırma galvanizli bağlantı elemanları 500 saatlik tuz püskürtme testini geçmektedir. Adalar gibi son derece aşındırıcı ortamlar için çinko-alüminyum-magnezyum cıvata, 20 yıldan fazla dış mekan hizmet ömrüne sahip olacak şekilde yükseltilebilir.

S3: Kurulum ortamı zorluysa, bu orta kelepçeye uyarlanabilecek önerilen topraklama sistemleri var mı?

C: Avrupa'da yoğun kar ve rüzgar bulunan bölgelere uygun, yüksek mukavemetli zam kare boru sistemini kullanmanızı öneririz. Kaynak gerektirmez, bağlantı ve sabitleme doğrudan cıvatalarla yapılır, bu da kurulumu kolaylaştırır.
